Durante la puesta en marcha de un sistema de agua helada, el caudal es uno de los datos que se revisan. Si el circuito lleva glicol, hay otro punto por confirmar: que el medidor esté preparado para trabajar con esa mezcla.
Una lectura que no considera las propiedades del fluido puede llevar a conclusiones equivocadas sobre el rendimiento. Los medidores de energía térmica y las Energy Valves de Belimo permiten incorporar esta información al seguimiento de la operación, seleccionando la versión adecuada para cada proyecto.
El glicol cambia las condiciones de medición
El glicol se utiliza en ciertos circuitos para protegerlos frente a bajas temperaturas. Al mezclarse con agua, modifica su viscosidad y su capacidad para transportar calor. Por eso, un medidor configurado únicamente para agua puede dar lecturas incorrectas cuando trabaja con glicol (Holoch, s. f.).
La mezcla también puede cambiar durante la vida de la instalación. Una reposición de agua, por ejemplo, puede diluir la concentración inicial. Si ese cambio no se considera, los datos de operación pueden dejar de representar las condiciones reales del circuito hidráulico.
En las versiones de Belimo se incorpora compensación automática; el equipo determina la concentración de glicol de forma indirecta mediante ultrasonido y temperatura. En términos sencillos, relaciona la velocidad del sonido a través del líquido con su temperatura para identificar la mezcla y ajustar las lecturas dentro de su rango operativo (Holoch, 2026).
El TEM permite conocer la energía transferida

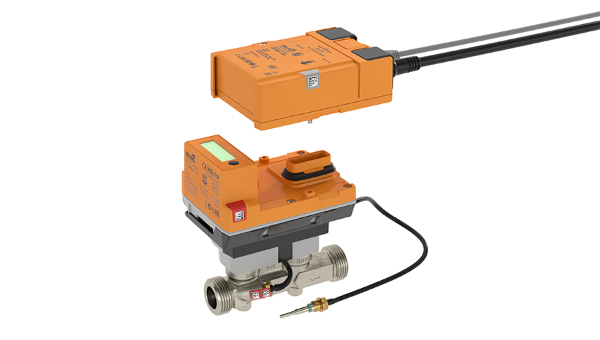

Un Medidor de Energía Térmica, o TEM por sus siglas en inglés, utiliza el caudal y las temperaturas de suministro y retorno para calcular la energía térmica transferida, considerando las propiedades del líquido.
Esta información ayuda a revisar el desempeño de un circuito o equipo y a compararlo con su comportamiento a través del tiempo. En una instalación con varias áreas, también permite dar seguimiento al uso de energía térmica en cada punto de medición. Los TEM de Belimo pueden integrar estos datos al sistema de automatización del edificio (BAS) (Belimo, 2023).
La Energy Valve añade control al sistema

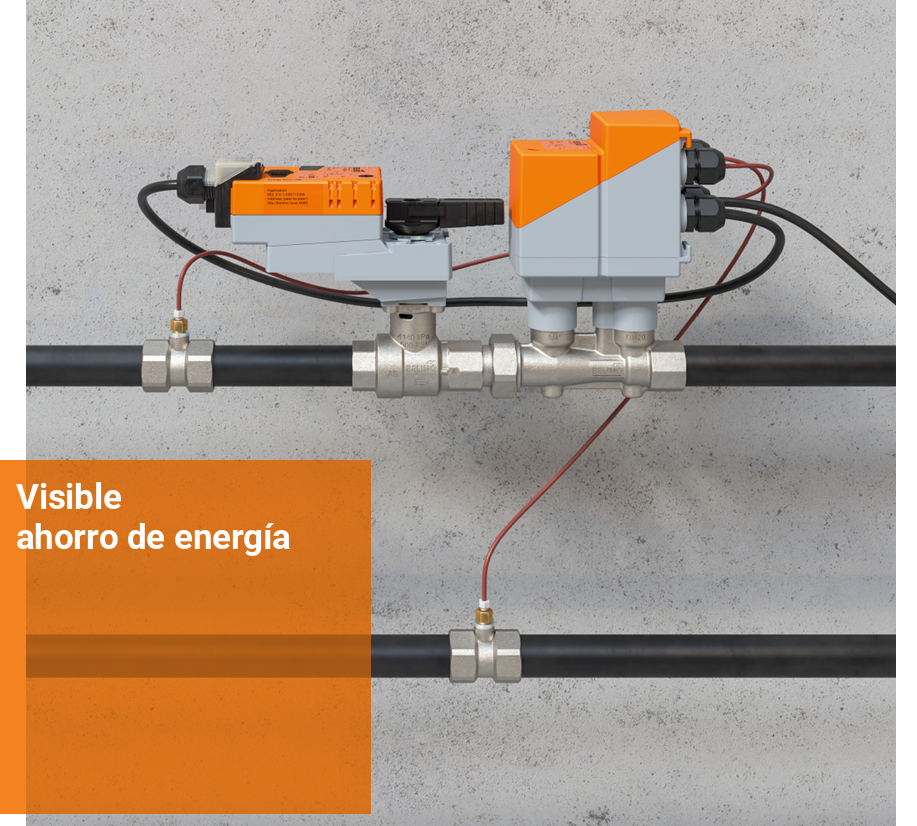

La Belimo Energy Valve combina la medición de energía térmica con una válvula de control. Además de registrar lo que ocurre en el circuito, puede regular el caudal de acuerdo con la demanda y los parámetros de operación (Belimo, s. f.).
Una de sus funciones es administrar el diferencial de temperatura, conocido como delta T. Cuando un serpentín recibe más caudal del que puede aprovechar, esta función permite limitar el exceso conforme a su configuración. Esto puede ayudar a reducir el bombeo innecesario; el resultado depende de las condiciones y del ajuste del sistema (Belimo, s. f.).
Soluciones Belimo para tus proyectos
Qué conviene revisar en tu proyecto
Al seleccionar el equipo, conviene definir si se busca monitorear la energía térmica o también controlar el caudal. Si el circuito lleva glicol, hay que verificar que la versión elegida incluya la compensación requerida y sea compatible con el tipo de mezcla y la temperatura de trabajo.
Este enfoque puede aplicarse en plantas industriales y edificios comerciales, así como en los circuitos hidrónicos de centros de datos. Para el contratista, contar con estas mediciones facilita documentar la puesta en marcha y dejar información útil al personal que operará la instalación.
Si estás trabajando en un proyecto de climatización en Guadalajara o su zona metropolitana, acércate a AQS para revisar las opciones de TEM y Energy Valve de Belimo. También estaremos en AHR Expo para conversar sobre las necesidades de tu proyecto.
