Sostenibilidad para el futuro
Los motores son las piezas clave ocultas que ayudan a proporcionar el enfriamiento y la energía necesarios para que los centros de datos funcionen. Al seleccionar el motor adecuado, puedes prolongar la vida de los equipos, aumentar la eficiencia y reducir el consumo de electricidad.

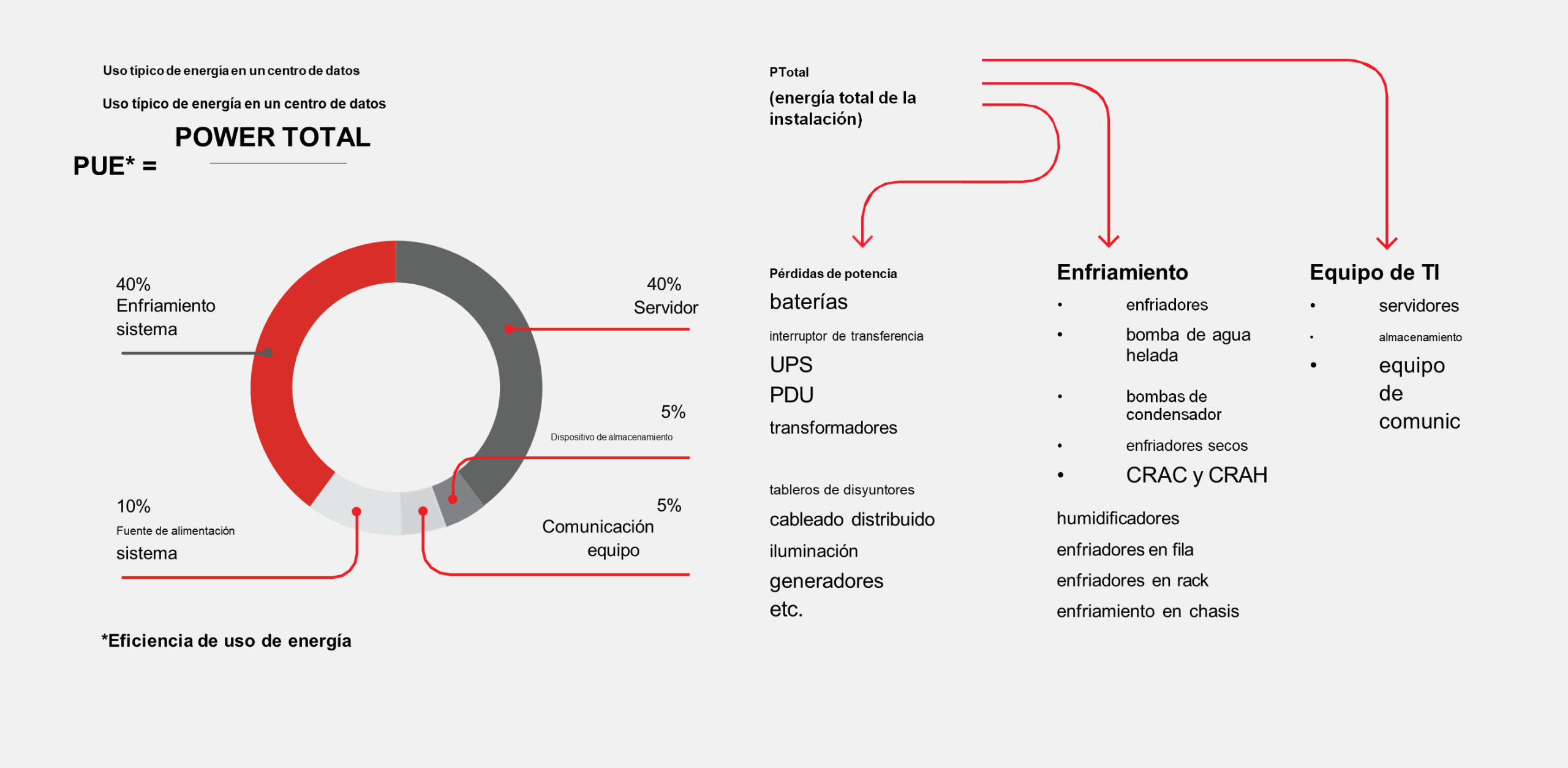

La eficiencia del uso de la energía (PUE) es una relación definida como la energía utilizada por un centro de datos dividida por la energía utilizada por su equipo de TI. Específicamente, muestra cuánta energía utiliza el equipo real de TI en comparación con la energía utilizada por todos los servicios del centro de datos, que también incluye enfriamiento, iluminación, equipo de red eléctrica y así sucesivamente.
La energía utilizada por los servidores es aproximadamente la misma que la energía utilizada para enfriar las instalaciones, por lo que tiene sentido enfocarse en los espacios blancos y grises dentro de un centro de datos para optimizar la PUE. Al adoptar las mejores prácticas, es posible lograr una PUE anual media de 1.1 o incluso menos.
Baldor- Reliance®
Motores para centros de datos
Baldor-Reliance es la opción número uno para motores industriales NEMA, y ABB tiene una gran base instalada en ventiladores, bombas y compresores que se encuentran en los centros de datos hoy en día. Seleccionar el motor adecuado aumentará el tiempo de actividad, lo cual es fundamental para que un centro de datos siga funcionando, además de reducir el consumo de energía. Además, tenemos un profundo conocimiento de lo que es único en los centros de datos, tanto en áreas white como gray space, y aumentamos la eficiencia del sistema para acercar su campus a un PUE (Eficiencia en el Uso de Energía) de 1.0.
Tiempo de actividad 24/7/365
Nuestros motores están construidos como ningún otro: con aislamiento superior, bobinados, protección contra ingreso, incluso hardware. Nuestros motores han demostrado ser los mejores de su clase.
Apto para inversores

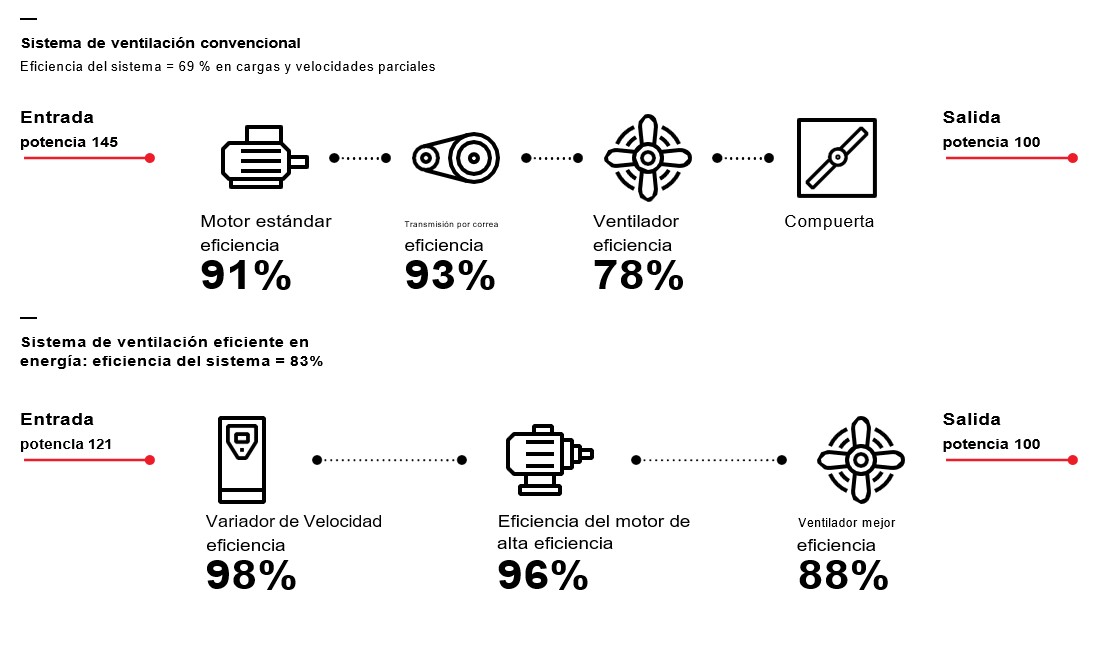

Las aplicaciones de velocidad variable se utilizan en todo el centro de datos para maximizar la eficiencia. Emparejar un variador para controlar un motor puede ahorrar entre un 40 y un 60 por ciento en costos de energía en comparación con el funcionamiento directo en línea.
Ahorro de energía
Tenemos una línea de motores que superan los niveles de eficiencia IE5. Ahorre en su factura de energía y mejore su PUE.
Protección de rodamientos
La protección de rodamientos es fundamental en motores que se utilizan con VFDs. Las corrientes en el eje pueden convertirse en un problema importante si los rodamientos no están debidamente protegidos
Sistemas y tecnologías de enfriamiento de Data Centers
La opción adecuada para maximizar PUE

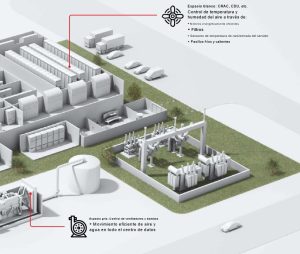

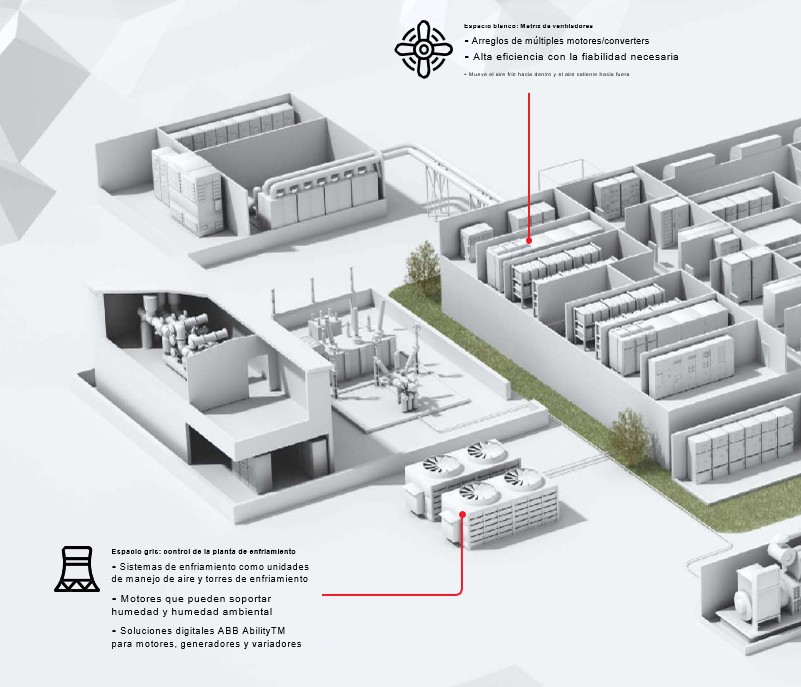

Los centros de datos se dividen en dos áreas principales: espacios blancos y grises. Los espacios blancos son ubicaciones dentro del centro de datos, incluyendo salas de servidores, salas limpias y otras áreas que requieren un control preciso de la temperatura. Los espacios grises son las áreas fuera del espacio de servidores, y estas áreas contienen los equipos de apoyo como torres de enfriamiento y salas de compresores que ayudan a mantener enfriadas las áreas internas del centro de datos. Un centro de datos típico podría tener alrededor de 500 motores en su sistema HVAC, lo que hace que la gestión de la energía sea muy importante. Para hacer que los sistemas HVAC sean más eficientes, los centros de datos a menudo controlan ventiladores, bombas y compresores con variadores de frecuencia (VFD) para garantizar que solo se use la energía necesaria.
La mayoría de los centros de datos se enfocan en el espacio blanco para mejorar el PUE, pero la forma de mejorar el espacio blanco es asegurarse de que el rendimiento del equipo en el espacio gris funcione de la manera más eficiente posible.

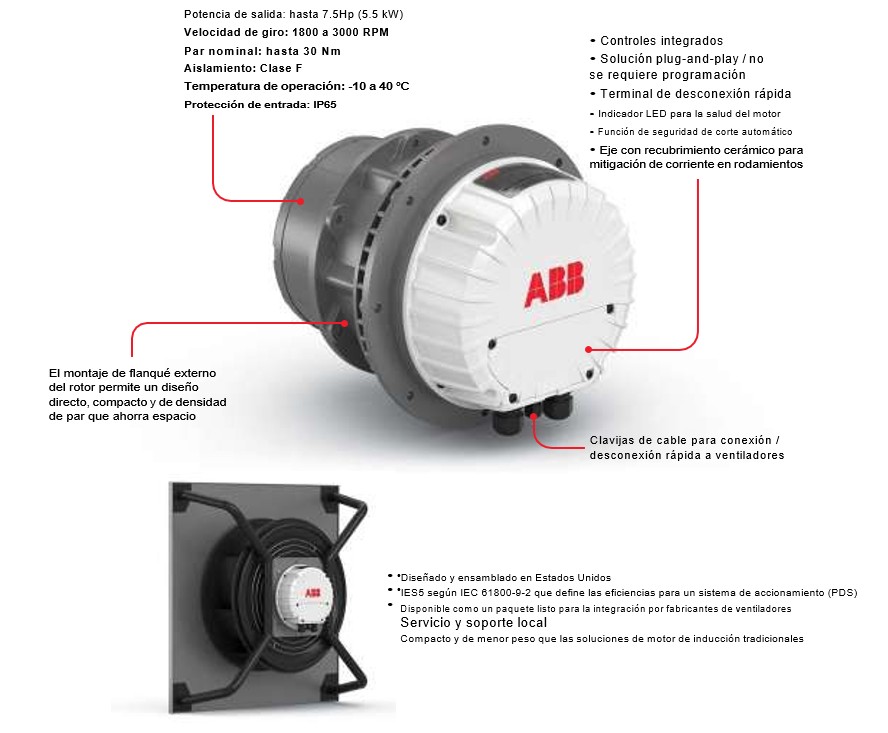

Motores WRH
La última Innovación en HVAC
Nuevo diseño. Nuevas posibilidades.
Esta tecnología de vanguardia está construida y diseñada para una operación práctica, convirtiéndola en la solución perfecta para ventiladores EC. Con una clasificación IP65 para durabilidad, puede operar en una amplia variedad de entornos. El motor de imán permanente funciona más frío y de manera más eficiente que los diseños tradicionales de motor de inducción de CA, lo que resulta en una opción estructuralmente estable y más segura con menos problemas de vibración. Prepárese para experimentar una solución más eficiente y confiable con la transmisión directa ERH.

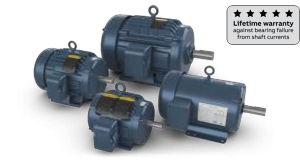

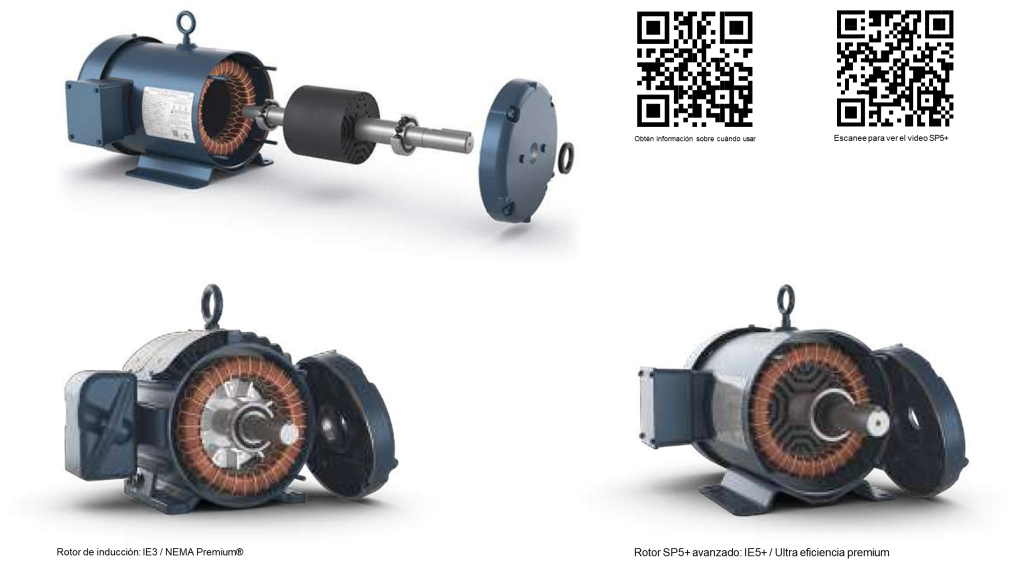

Motores de Refrigeración Crítica
Protección de rodamientos para aplicaciones críticas
Diseñados específicamente para aplicaciones críticas en centros de datos, hospitales y salas limpias que no pueden permitirse ninguna interrupción.
Garantía de por vida contra fallos de rodamientos causados por corrientes del eje- Ro3tor de inducción/NEMA Premium®/versión IE3: 1 – 30 Hp (0.75 – 22 kW)
- Rotor SP5+ avanzado/eficiencia ultraprima/versión IE5+: 5 – 20 Hp (3.7 – 15 kW)
- Garantía de por vida contra fallos de rodamientos por corrientes del eje
- Rodamientos cerámicos híbridos sellados instalados en ambos extremos del motor disponibles en stock
- Estructuras TEAO y TEFC disponibles
- Diseñado para longevidad con garantía de 5 años para el motor.
Otros motores para inversores para Data Centers
Motores con Eje puesto a tierra ( -BG Y -G)
Optimizados para uso con VFD y protección de rodamientos
- Motores Baldor-Reliance con escobilla de puesta a tierra en el eje “-BG” 1/2 – 50Hp (.37 – 37 kW)
- Motores con anillo de puesta a tierra interna “-G” 1 – 100 Hp (.75 – 75 kW)
- Para uso con inversores según NEMA MG1 Parte 31.4.4.2
- Disponibles carcasas TEFC y ODP
Motores de bomba con eje puesto a tierra
Bomba JM acoplada directamente optimizada para uso con VFD
- 1 – 50 Hp (.75 – 37 kW)
- Escobilla de puesta a tierra interna instalada en el eje
- Rodamiento de bolas sobredimensionado adecuado para la industria de bombas
- Disponibles carcasas TEAO y TEFC
Motores de propósito general SP4
Motores trifásicos NEMA Super Premium para el uso industrial más versátil
- 1/4 – 20 Hp (0.18 – 15kW)
- Adecuado para uso con inversores según NEMA MG1 Parte 31.4.4.2
- Disponibles carcasas TEFC, TENV y ODP
Motores SP4 para servicio severo
NEMA Super Premium: construcción robusta de hierro fundido para entornos de servicio severo
• 25 – 300 Hp (19 – 224 kW)
• Adecuado para uso con inversores según NEMA MG1 Parte 31.4.4.2
• Clase I, División 2, Grupos A,B,C,D
• Clase II, División 2, Grupos F&G
Motores para enfriadoras/torres de enfriamiento
Para máxima protección contra la humedad
• 1 – 100 Hp (.75 – 75 kW)
•Anillo de puesta a tierra interna instalado
• Sistema de barrera de 4 capas para máxima protección contra la entrada (sello de contacto labial, lanzador en V, rodamientos doblemente sellados, lanzador de cúpula)
• Disponibles carcasas TEAO y TEFC
• IP55

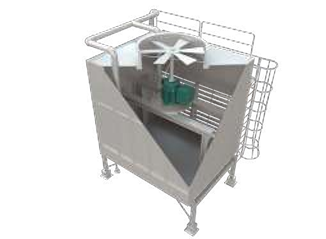

Transmisión directa para torre de enfriamiento (CTDD)
Para reducir el mantenimiento y mejorar la eficiencia general del sistema
.• Solución de transmisión directa
• Motor de imán permanente de CA con bastidor laminado y aletado para densidad de potencia
• El ventilador se acopla directamente al motor, eliminando la caja de engranajes, eje de transmisión, rodamientos y acoplamientos
• Diseño TEAO

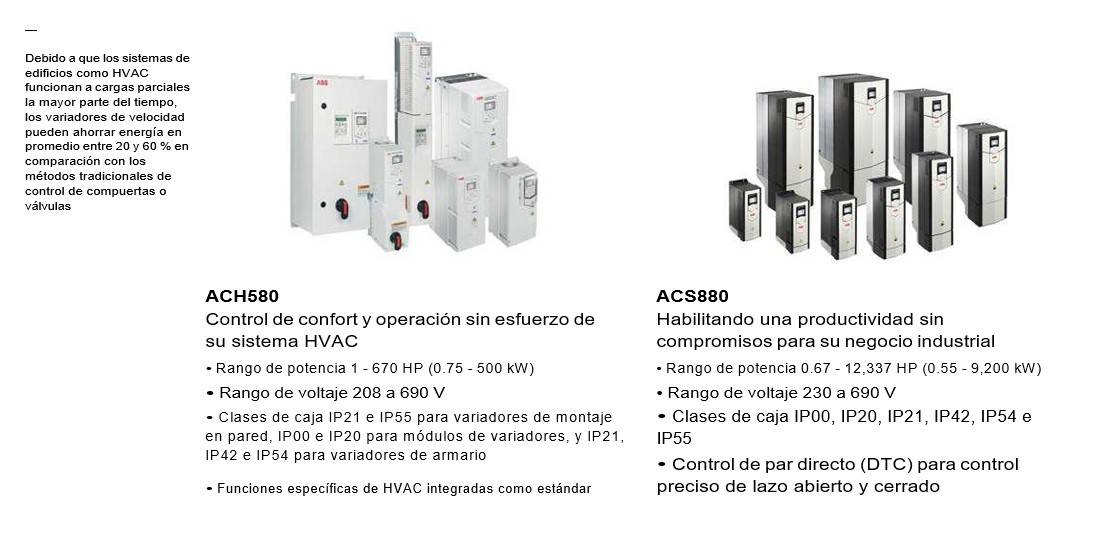

Variadores para Data Centers
Aumente la productividad de su proceso, mejore la eficiencia energética y reduzca los costos de mantenimiento.
📈 Mejora la eficiencia, reduce costos y aumenta la vida útil de tus equipos.

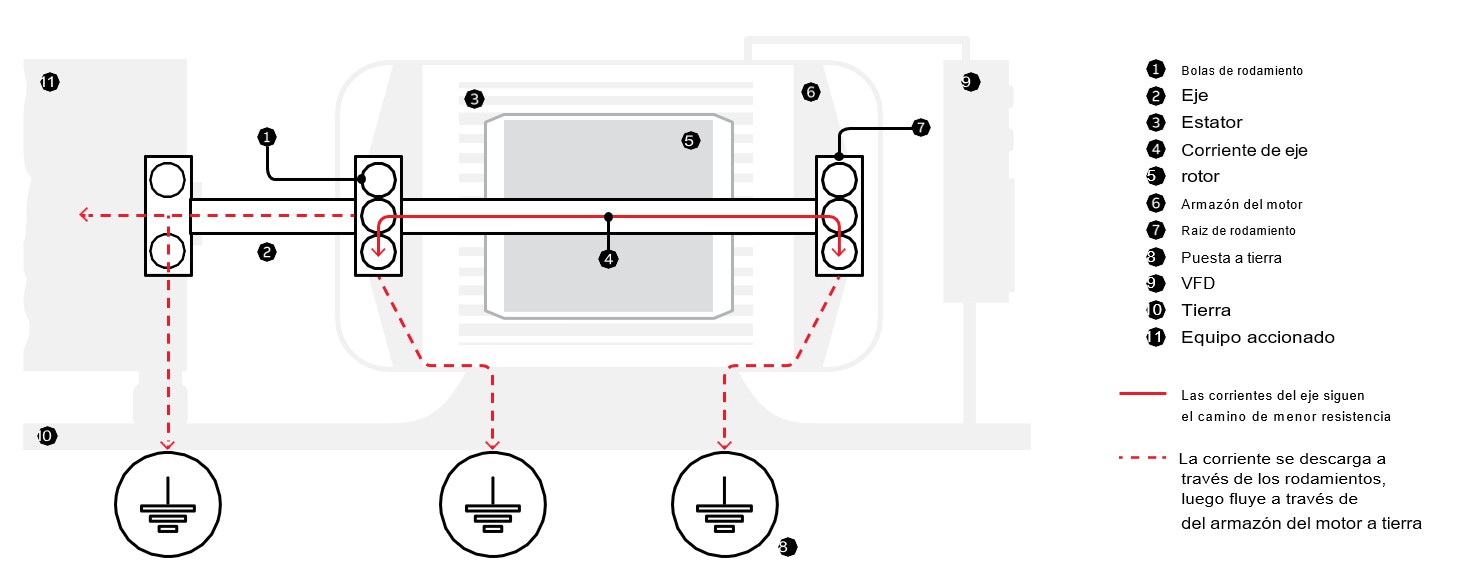

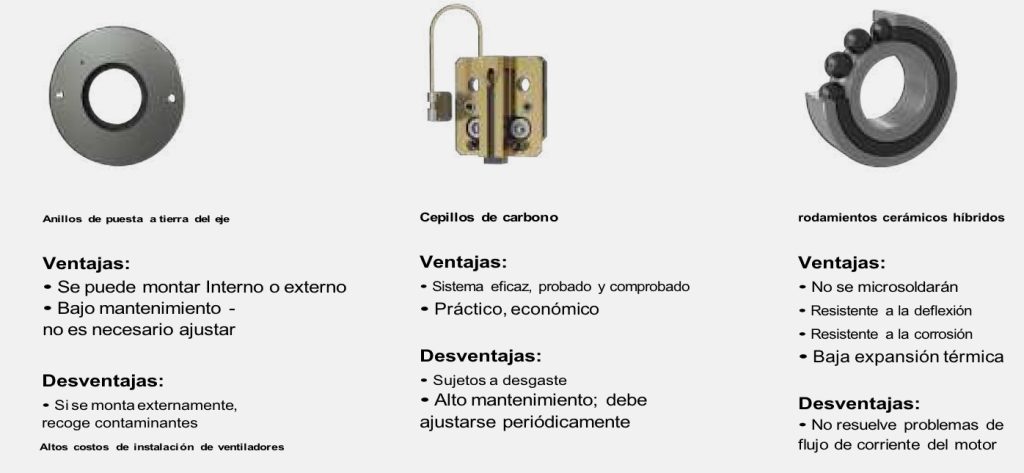

Técnicas de mitigación de corrientes de eje
Problema: Sin técnicas adecuadas de cableado y puesta a tierra, las corrientes de eje inducidas por VFDs encontrarán el camino de menor resistencia, típicamente a través de los rodamientos del motor hacia la tierra. Esto puede llevar a fallas catastróficas en los motores.
Soluciones: hay muchas formas de mitigar los problemas de conexión a tierra del eje, desde anillos de conexión a tierra del eje, escobillas de carbón e implementación de rodamientos cerámicos híbridos.
Aplicaciones críticas de Data Centers

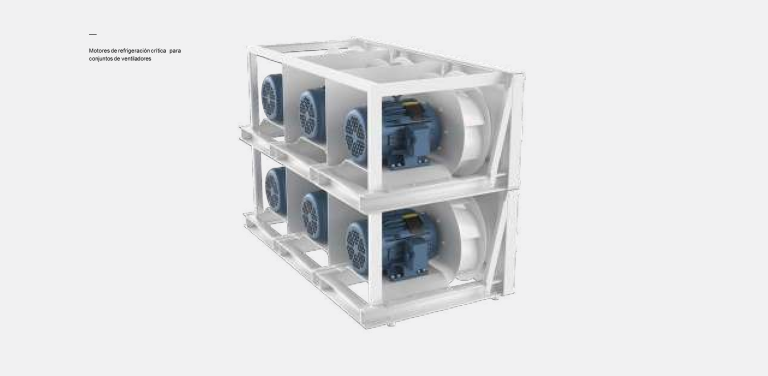

Conjuntos de ventiladores
Los conjuntos de ventiladores están diseñados con ventiladores de menor tamaño montados a motores, ya sea en una configuración de múltiples motores o una configuración de accionamiento
1:1. Normalmente, se utilizan ventiladores de conducto de accionamiento directo en un conjunto para crear pasajes de flujo de aire paralelos.
CRAC
Las unidades de aire acondicionado para salas de computadoras son sistemas de enfriamiento autocompletos utilizados en centros de datos.
Las unidades CRAC tienen filtros internos para eliminar el polvo de las salas, así como un ventilador para circular y distribuir el aire. Algunas también pueden humidificar o deshumidificar el aire, lo que es importante para controlar la electricidad estática en el aire.

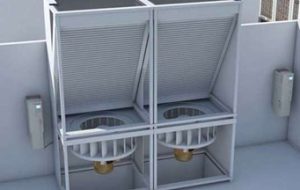

Torres de enfriamiento y chillers
Debe extraer de forma fiable el calor del líquido del condensador para permitir que un chiller opere de manera eficiente.
Cualquier centro de datos que use la atmósfera exterior para introducir aire más frío a los servidores también utilizará torres de enfriamiento.
Los chillers se utilizan para enfriar el agua que se usa en las unidades HVAC. La operación 24/7/365 de los chillers es crucial para el funcionamiento de los centros de datos, dada la considerable cantidad de calor producida por los servidores.
