Desafío:

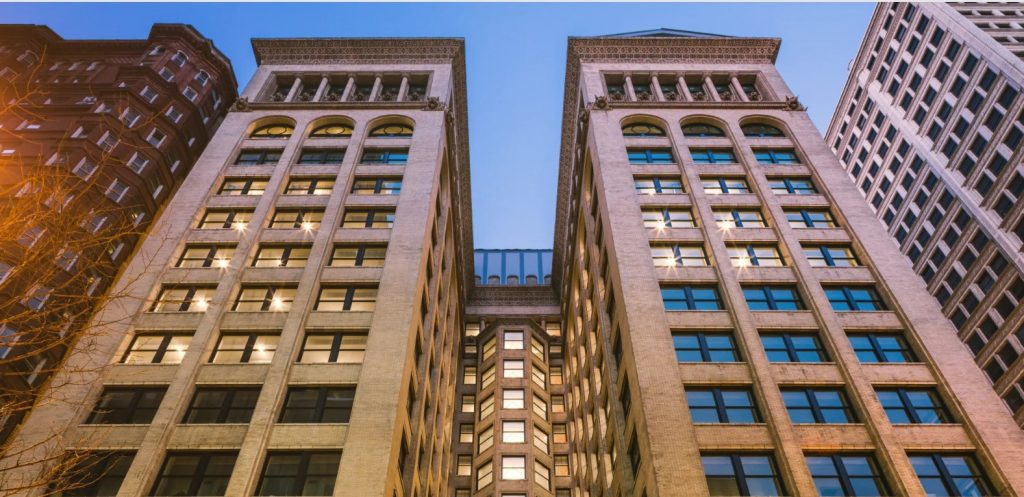

El Hotel Saint Louis es un edificio histórico construido en 1893 como edificio de oficinas,conocido como el edificio de la Saint Louis Union Trust Company.

Fue diseñado por el renombrado arquitecto Louis Sullivan, considerado mentor de Frank Lloyd Wright y a quien se le atribuye la creación del rascacielos moderno.

El edificio permaneció vacío durante unos cinco años antes de someterse a una renovación multimillonaria y reabrir como hotel boutique. Se trata de una estructura de uso mixto, con un vestíbulo de dos plantas, restaurante, salón de baile, doce plantas de hotel y, en la planta superior, algunas residencias permanentes. También cuenta con restaurante, spa y piscina en la última planta

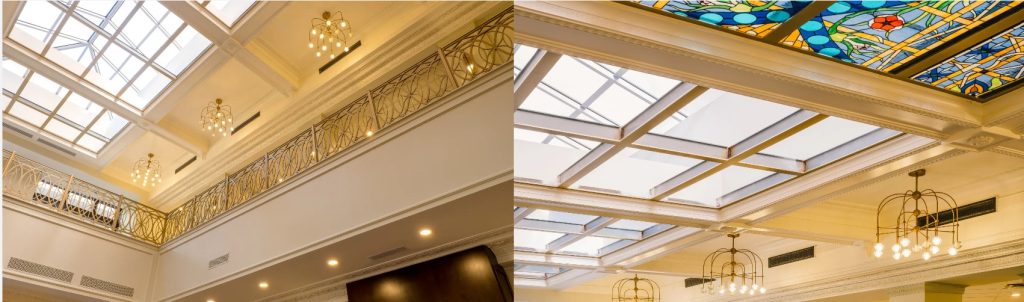

Debido a la historia del diseño original, era importante mantener intacta la apariencia del espacio al tiempo que se modernizaban las instalaciones y se maximizaba el espacio generador de ingresos.

Otro desafío fueron los techos de 3,65 metros de altura del edificio, lo que añadió una longitud considerable a las tuberías e hizo necesario ser selectivo en la forma en que se planificaban los sistemas para que cumplieran con las directrices de instalación.

Solución:

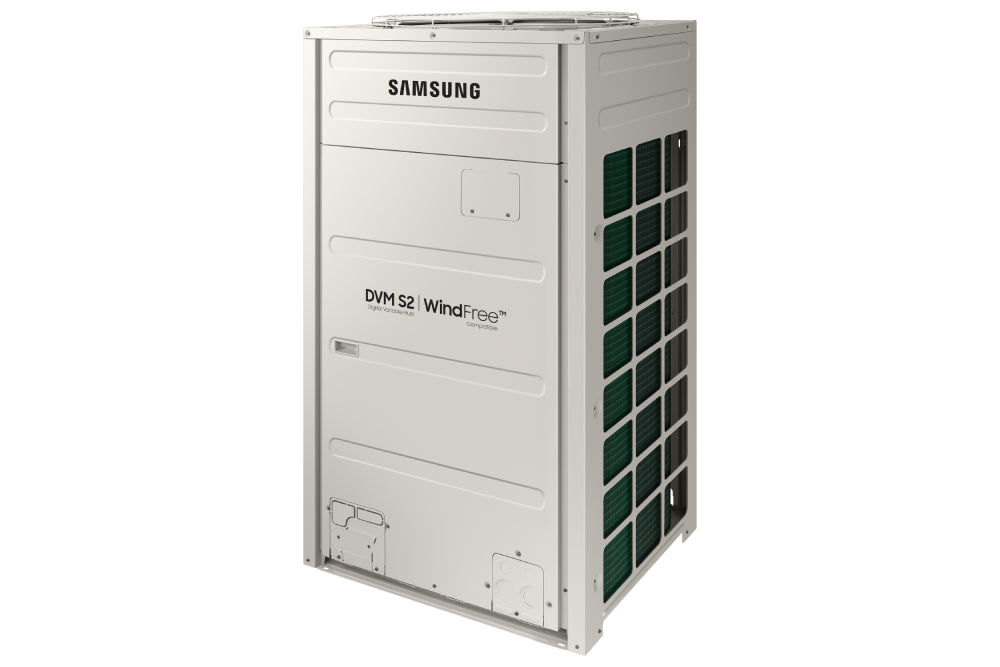

El equipo de diseño encargado de la renovación del Hotel Saint Louis colaboró ​​con NSC APG, un representante del fabricante Samsung en St. Louis, Missouri, que recomendó un diseño que incorporaba el sistema de flujo de refrigerante variable (VRF) DVM S con recuperación de calor de Samsung HVAC.

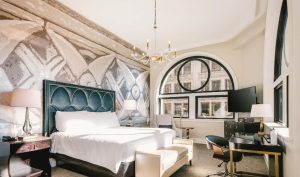

Se utilizó un sistema de recuperación de calor en todas las habitaciones, conectadas a unidades interiores con conductos. El diseño compacto de estas unidades permitió ocultarlas fácilmente al instalarlas sobre el techo. Una rejilla de retorno de aire abatible facilita el acceso para el mantenimiento y la limpieza del filtro, minimizando al mismo tiempo la intrusión del sistema de climatización en la estructura original del edificio histórico.

Además, el nuevo diseño utilizó parte del techo para un restaurante, un bar y una piscina, lo que ocupó una gran cantidad de espacio que normalmente se habría destinado a equipos mecánicos. Afortunadamente, las unidades modulares de climatización de Samsung ocupan mucho menos espacio.

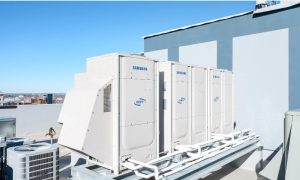

Este equipo también permite el uso de tuberías de mayor longitud entre las unidades interiores y exteriores. Las unidades exteriores se instalaron en los pisos 16 y 17, con tuberías que bajan desde arriba, y en el segundo piso, con tuberías que suben desde abajo.

Si bien los hoteles tradicionalmente no han utilizado ampliamente los sistemas VRF, la tendencia está comenzando a apuntar en esa dirección debido a su tamaño compacto y sus capacidades de zonificación. La instalación de las unidades VRF de Samsung HVAC y la posibilidad de ubicar sistemas más compactos en diferentes lugares les permitió maximizar el espacio destinado a generar ingresos.

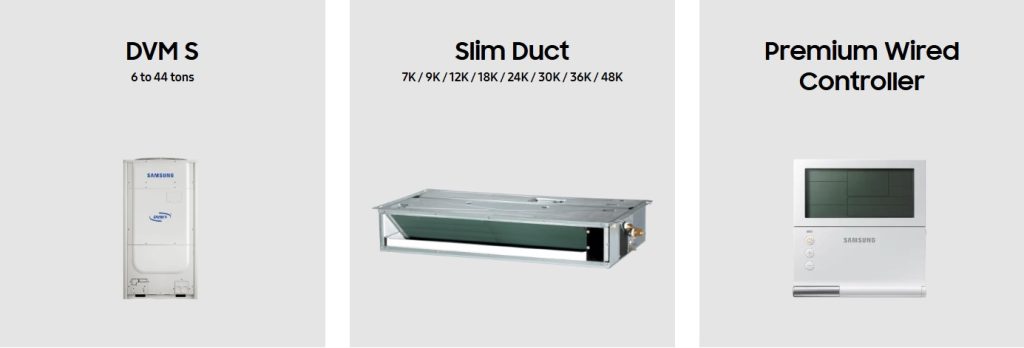

Equipo:
