EL IMPULSOR – LA PARTE MAS IMPORTANTE DE UN VENTILADOR

Los ventiladores son equipos utilizados en esencialmente todos los rubros de la industria y del sector comercial, con aplicaciones que van desde la fundamental de mantener un nivel de calidad del aire apropiado, hasta más específicas como redirigir aire contaminado, en sistemas contra incendios o cuartos limpios.

A pesar de esta gran versatilidad, la definición de un ventilador puede resumirse en muy pocas palabras:
es una máquina que mueve aire en una dirección especifica.

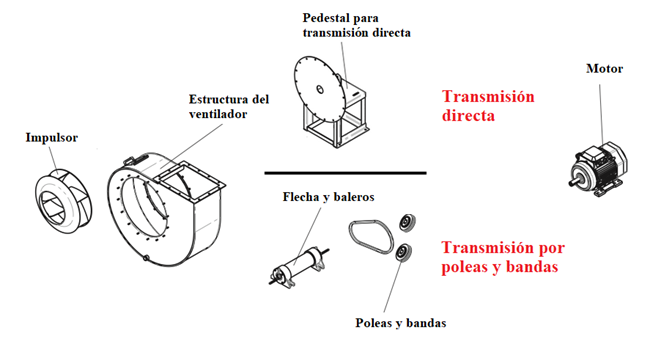

Los ventiladores logran esto utilizando 3 partes básicas: un motor, el cual genera el trabajo necesario; una transmisión, que transfiere el trabajo del motor al impulsor (a veces llamado propela o turbina); y este último, al girar provoca una diferencia de presión que obliga al aire a moverse.

Y adicionalmente, se utiliza la estructura del ventilador para dirigir la dirección del aire.

[1]

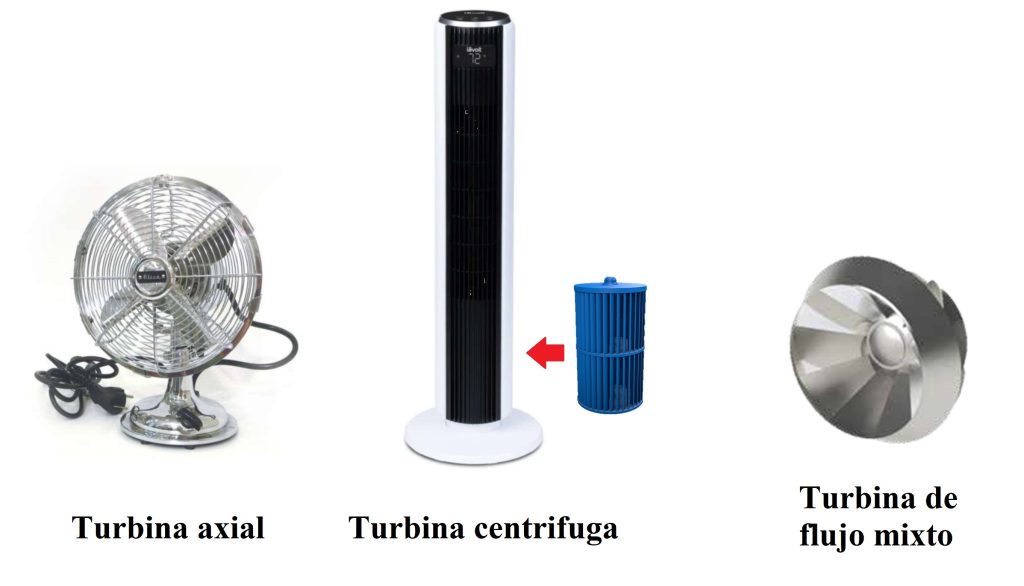

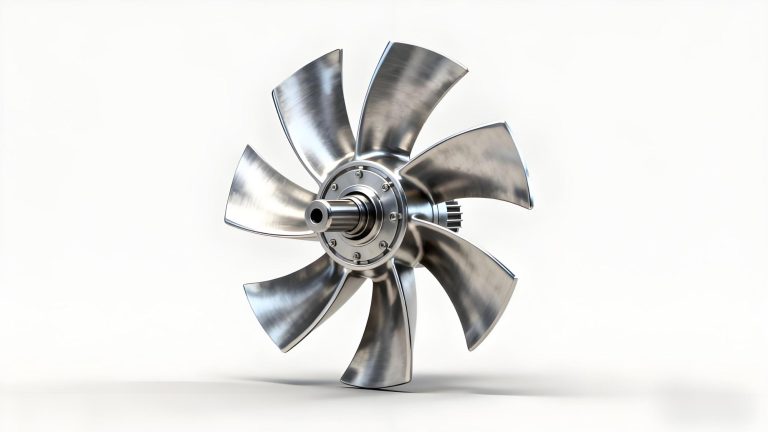

Los impulsores suelen ser divididos en 3 grupos principales: propelas axiales, como la de los ventiladores de techo o de pedestal que utilizamos en nuestros hogares, se podría decir que tienen aspas planas; turbinas centrifugas, como las que utilizan los recientes ventiladores de “torre”, estas turbinas tienen forma de cilindro; y existe un tercer tipo más reciente llamado turbina de flujo mixto, el cual es un punto medio entre ambas formas, y su forma se asemeja a un cono, este tipo generalmente solo se utiliza en aplicaciones de uso industrial.

[2]

Cada uno de estos 3 tipos tiene ventajas y desventajas que pueden hacerlos más apropiados para ciertas aplicaciones.

                                                         Propela axial

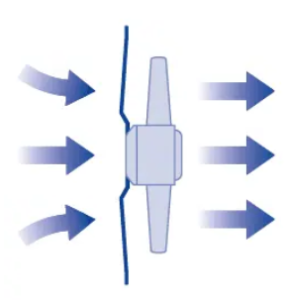

En este tipo de impulsor el aire pasa de forma transversal sin cambiar su dirección. La propela es muy eficiente cuando se usa para manejar grandes volúmenes de aire a bajas caídas de presión.Si la propela gira al revés, el sentido del aire también se revierte, aunque por lo general no se diseñan con esto en mente.

La simpleza de su diseño también suele hacerlo más económico de fabricar que sus contrapartes centrifugas o de flujo mixto, y debido a que el aire pasa en línea recta por la propela, no son necesarias partes adicionales para redirigir la salida del aire.

Turbina centrifuga

En el impulsor centrifugo o también llamado radial, el aire pasa de forma perpendicular, en un ángulo de 90 grados. El aire entra por el centro de la turbina y es expulsado en 360 grados por los lados. El aire puede entrar por uno o por ambos lados de la turbina.

Este tipo de turbina puede vencer caídas de presión mucho más elevadas que una turbina axial, pero volumenes de aire más bajos.
Un detalle curioso de este tipo de turbina, es que si la turbina gira al revez, el sentido del aire no cambia, aunque si podria disminuir su rendimiento pues suelen ser diseñadas para girar en un sentido en particular.

Turbina de flujo mixto

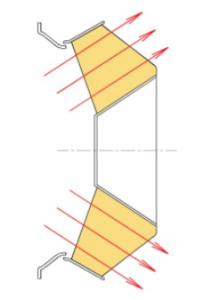

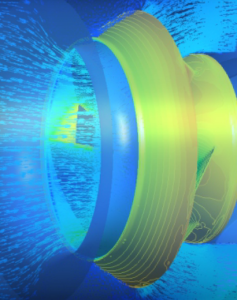

También llamada turbina diagonal, este tipo de impulsor es un punto medio entre la turbina centrifuga y la propela axial, el ángulo en el que el aire es expulsado usualmente se encuentra entre 30 y 70 grados relativo al eje de la turbina. [10]

El punto de funcionamiento más eficiente de esta turbina se encuentra al manejar volúmenes de aire moderados con caídas de presión moderadas.

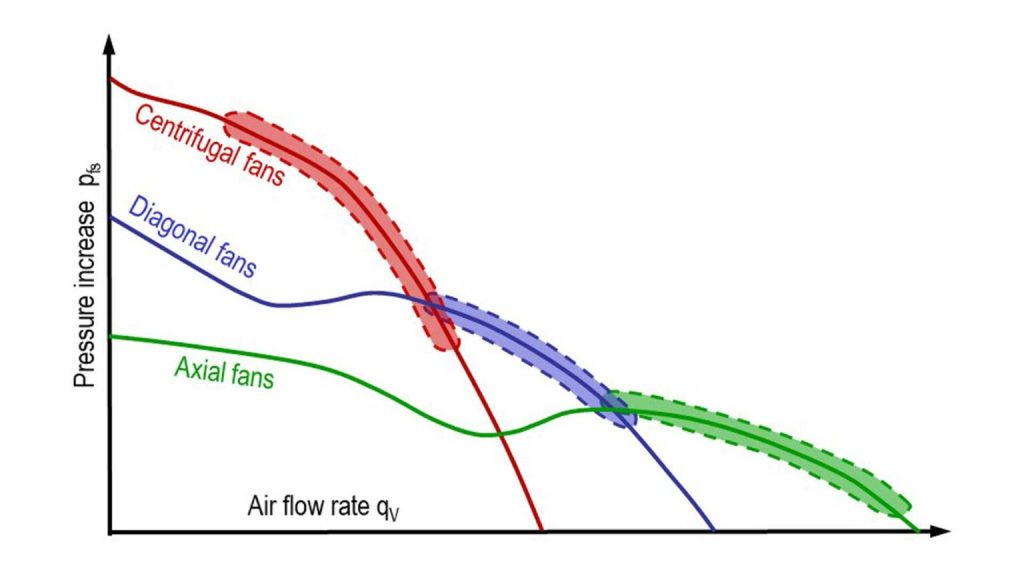

Comparativa de las curvas de operación

Si se comparan las curvas de operación de los 3 tipos principales de impulsor, se puede observar que las zonas de más eficiencia energética tienen casi nulo traslape entre sí, efectivamente complementándose.

Estas diferencias son la razón por la cual existen tantos tipos y formas de ventiladores, pues siempre existe un ventilador óptimo para cada problemática o aplicación.

La estructura del ventilador

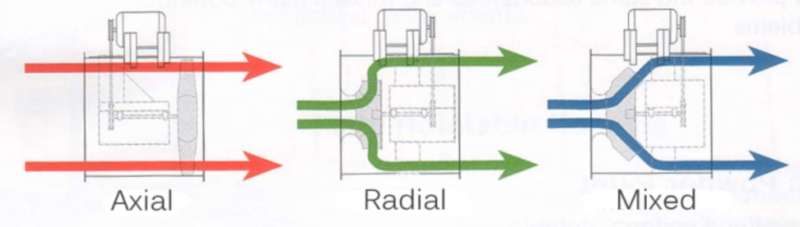

Aunque a lo largo de este post se ha hablado de como cada tipo de impulsor afecta de diferente manera al trayecto del aire, gracias a la ingeniería existen múltiples formas de diseñar un ventilador y adaptarlo a la aplicación que se requiera, siendo la turbina centrifuga la más versátil, en lo que a formas de construir un ventilador se refiere.

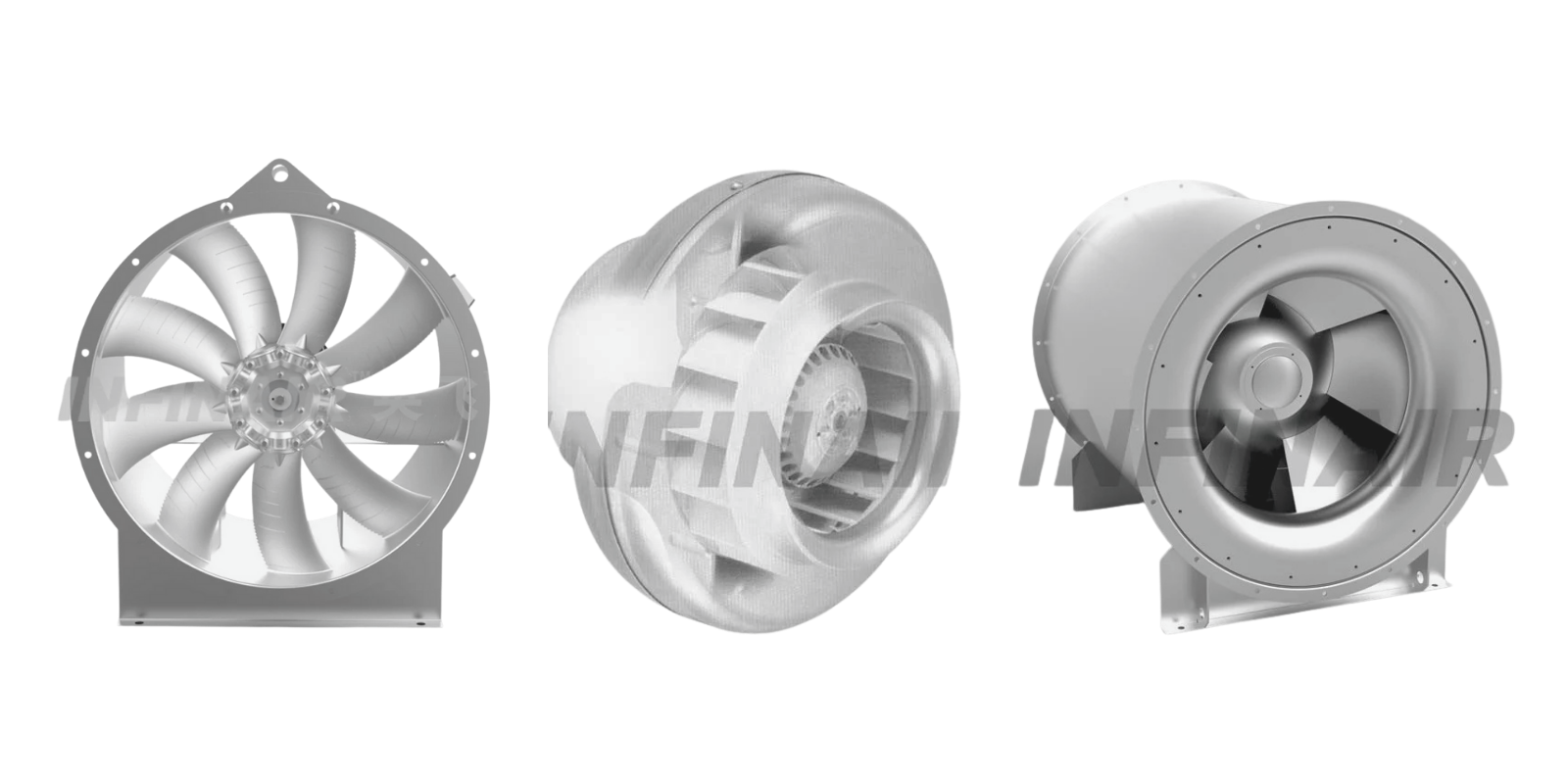

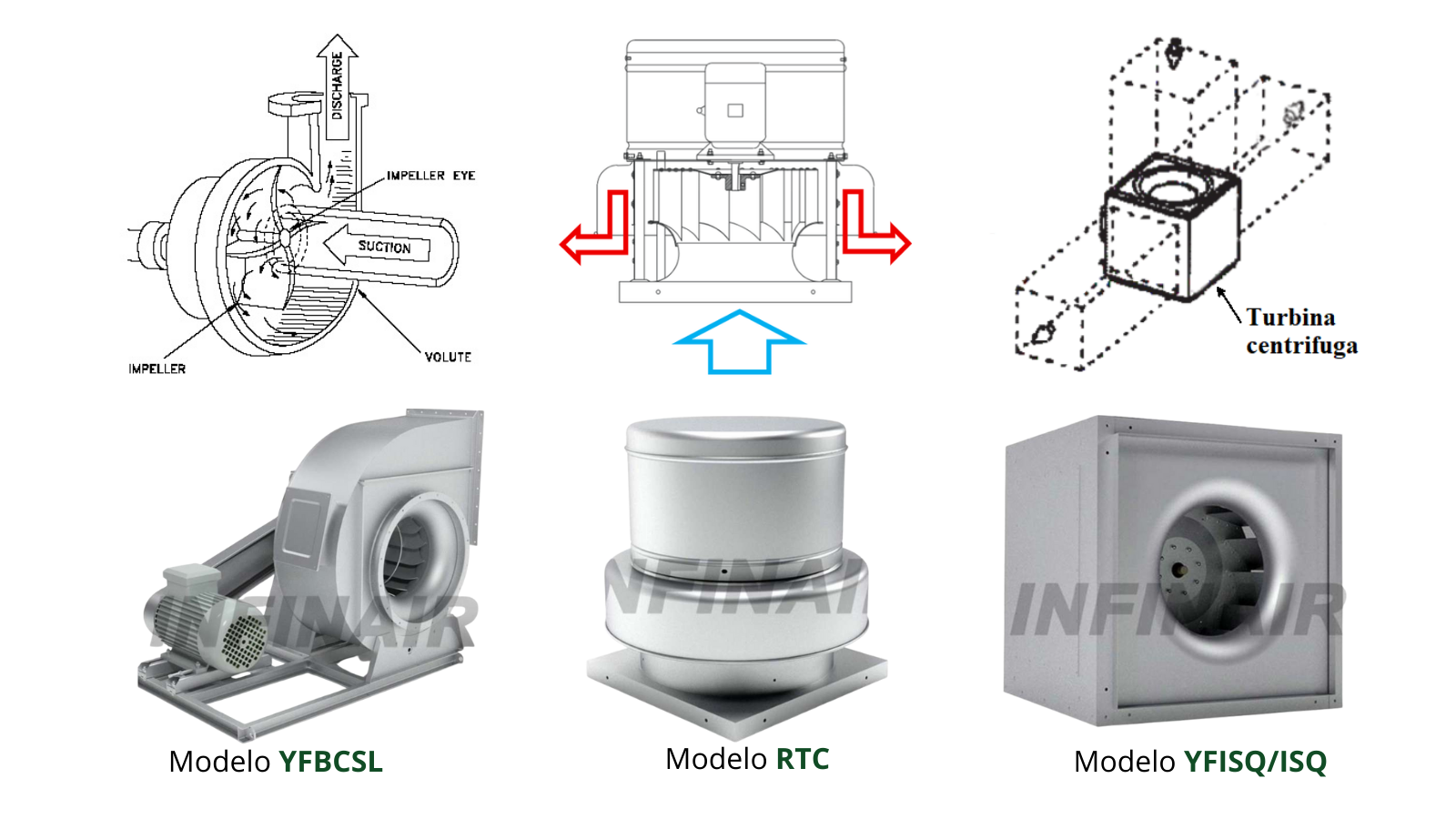

En las imágenes de abajo se muestran algunos ejemplos y su contraparte en un modelo de la marca Infinair.
